由于航空發動機葉片具有結構弱剛性、材料難加工、型面復雜等特性，加工后表面存在燒傷、殘余應力分布不均勻等表面缺陷，將嚴重影響葉片幾何精度、表面質量及其服役性能。因此，分析研究航空發動機葉片磨削方法及其關鍵技術對于指導航空發動機葉片抗疲勞加工以及提升航空發動機服役壽命具有重要意義。

       砂帶磨削以及磨粒流拋光因兼具磨削和拋光的雙重作用，工藝靈活性高、適應性強，且其柔性拋光的特性在曲面平滑過渡方面具有獨特的擬合效果，在整體葉盤、葉輪、葉片等零件的精密拋光中得到應用，成為提高航空發動機葉片表面完整性和疲勞壽命的有效加工手段。

       1、航空發動機葉片磨粒流加工【1】

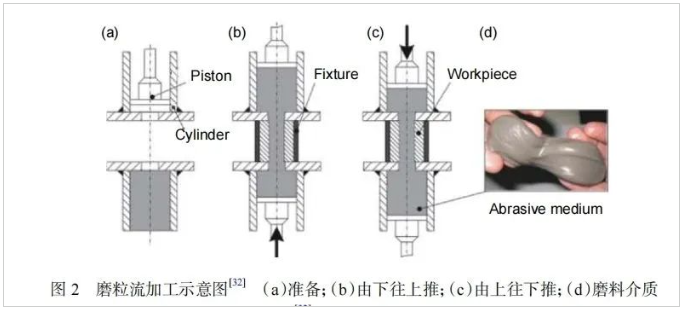

       磨粒流加工技術是一種適用于復雜曲面零件表面拋光的非傳統磨削方法，半固體磨料介質在模具模芯的約束和擠推壓力的驅動下通過零件待拋表面，具有切削刃的磨粒與工件表面粗糙峰谷相互擠壓滑擦，實現零件表面的去毛刺、除飛邊、倒圓以及拋光，進而達到表面材料去除以及提高表面完整性的目的，如圖2所示。

       早在1993年，Boynton就采用磨粒流加工方法對航天飛機的高壓燃油渦輪泵轉子葉片進行拋光，使葉片表面粗糙度從10.16μm下降到0.76μm，透平的冷卻效率提高2.1%，入口溫度下降了32℃，對于整體的抗疲勞性能和服役性能具有顯著提升作用。

       經過數十年的發展，磨粒流加工技術目前已經廣泛應用于航空發動機葉片制造領域。美國DYNATICS、GE等公司采用磨粒流加工技術實現了葉片的精密磨削加工，將表面粗糙度從2.0μm降低到0.8μm，極大提高了葉片加工質量，減小了由表面粗糙度引起的應力集中，提升了葉片的疲勞強度。

       葉片的抗疲勞性能與表面粗糙度、殘余應力狀態、紋理結構等表面完整性特征直接相關，為了獲得良好的表面完整性，需要對工藝參數進優化研究。Sankar等對黏彈性磨料旋轉磨粒流加工過程中工藝參數對表面完整性的影響規律進行了研究，通過實驗分析了磨粒含量、壓力、加工次數和工件轉速對磨削表面粗糙度的影響。

       磨粒流加工技術已被美國航空航天部門列為航空零部件精加工的重要工藝，被廣泛應用于航空發動機整體葉盤、葉片等復雜曲面零件的光整加工。目前，磨粒流加工已經出現了諸多擴展應用，例如振動輔助磨粒流加工、流化床加工、動壓磨粒流加工等。

       超聲振動輔助磨粒流加工方法是在傳統磨粒流加工方法的基礎上引入超聲振動增大磨粒與工件之間的相互作用關系，以達到高質、高效拋光的新型磨粒流加工方法。Venkatesh等將振動輔助磨粒流加工方法應用到錐齒輪齒面光整加工獲得了比傳統磨粒流拋光更優的材料去除率和表面粗糙度。

       從國外企業公開的技術文件中發現，雖然磨粒流在降低表面粗糙度引起的應力集中方面效果明顯，然而磨粒流加工在生產過程中存在形狀精度難以控制的特點，整體葉盤、葉片的葉盆和葉背拋光質量并不均勻，且在葉片邊緣等關鍵部位會出現嚴重過拋現象。尤其是對于葉片等復雜曲面構件，如整體葉盤的進、排氣邊，目前尚無文獻或其他資料給出具體的解決方案，因此多只用于表面光整加工。

       2、航空發動機葉片砂帶磨削加工

       由于航空制造企業缺乏相關的精密高效拋光方法與技術，目前部分航空發動機葉片的精密磨削加工仍然采用手工拋光的方法進行。然而人工拋光不僅勞動強度大、效率低，而且型面精度、表面完整性、表面一致性等特征難以保證。

       同時，受到工人技術等級和熟練程度的影響，加工質量不穩定，嚴重影響著航空發動機葉片的服役性能、安全可靠性以及生產周期等，因此目前該方法逐漸被機器磨拋加工所取代。

       針對數控磨削加工，袁明提出航空發動機葉片數控智能磨削加工技術。應用參數線法規劃葉片磨削加工軌跡，以此為基礎，提取磨削加工余量，模擬與計算對應數值，適當處理獲取的葉片磨削加工軌跡與加工余量數據，推出葉片數控智能磨削算法(數控車床轉軸、直線軸與壓力軸運動控制模型)，以此控制數控車床運動姿態，并通過刀位點偏移補償葉片的反變形誤差，實現了航發葉片的數控智能磨削。

       2.1葉片數控智能磨削加工軌跡規劃【2】

       對于葉片數控智能磨削加工來說，合理的軌跡規劃至關重要，不但可以提升數控計算效率，也能滿足葉片磨削加工精度需求。選取參數線法規劃葉片磨削加工軌跡,其具備操作簡單和運算效率快等優勢。在加工過程中，數控車床刀具主要沿著葉片曲面的u線或者v線走刀。在葉片磨削數控智能加工軌跡規劃過程中，最關鍵的環節為走刀步長與加工帶寬計算。

       其中，走刀步長計算公式為

       (1) L為葉片磨削加工走刀步長;ε為給定的加工誤差極限;kf為葉片磨削中插補段沿著走刀軌跡f的法曲率。

       加工帶寬計算公式為

       (2) d為葉片數控磨削加工帶寬;R為數控砂帶輪的半徑;εh為允許最大殘留高度;kb為葉片表面沿軌跡方向b的法曲率。

       以計算得到的走刀步長及加工帶寬為基礎，根據參數線法生成葉片磨削加工軌跡,為葉片數控加工提供支撐。

       2.2葉片磨削加工余量計算

       航空發動機葉片剛性較差、壁較薄和易變形等特點，在制作加工后仍然存在超差區域，加工余量分布也不均勻，對葉片后續磨削加工造成了一定的阻礙。因此，為了提升葉片加工精度，需要對葉片磨削加工余量進行提取與計算。

       葉片磨削加工余量提取與計算流程如圖1所示。

       如圖1所示，利用三坐標檢測方法對葉片表面數據點進行采集，呈現1張曲面網格形式，數據點數量為(m+1)×(n+1),其中，m+1為截面數量;n+1為截面上的數據點。設置截面線方向與葉身長度方向為u與v,對應次數分別為k與l,以上述數據為基礎，重構葉片模型，表達式為

       p(u,v)為重構后的葉片模型;di,j為數據點i與j之間的距離;Bi,k(u)與Bj,l(v)分別為在u與v方向重構的B樣條曲面。

       依據規劃好的刀路軌跡計算刀觸點p(r,n),其中，r為刀觸點的徑向矢量，n為刀觸點的法向矢量。為了方便研究的進行，以葉片理論模型作為參照，其截面線與葉身長度方向表示為X與Y。經過基準重合后，獲得經過刀觸點，方向為法向矢量方向的直線，表示為

       L為直線矢量方程;r1為檢測坐標系下的徑向矢量;δ為輔助系數，與直線長短緊密相關。

       將式(3)與式(4)聯立即可獲得交點p′,通過計算刀觸點與交點之間的距離(不為0),從而確定葉片的磨削加工余量，表達式為

       εi為第i個刀觸點的磨削加工余量;為刀觸點與交點的距離。

       通過上述過程完成了葉片磨削加工余量的提取與計算,為后續葉片數控智能磨削算法的推出提供精準的數據支撐。

       2.3葉片數控智能磨削算法

       上述過程獲得的葉片磨削加工軌跡與磨削加工余量只是葉片制作加工的第1步，但是這些數據無法直接應用于數控機床，需要對其進行適當?shù)奶幚?。為了實現葉片的數控智能加工，必須對數控機床加工過程中的運動姿態進行全面控制，推出對應的葉片數控智能磨削算法。

       葉片數控智能磨削算法包含3個控制模型，分別為數控機床轉軸、直線軸與壓力軸運動控制模型。以葉片理論模型為基礎，構建工件坐標系，記為OPXPYPZP,使其與數控機床坐標系保持同樣的姿態。為了保障葉片刀觸點矢量與磨頭刀架矢量保持方向相同，需要將卡盤繞X軸旋轉A角，繞Y軸旋轉B角，并精確計算旋轉角，即可完成轉軸運行控制。旋轉角計算公式為：

       N0=[nx0,ny0,ns0,0]T為在工件坐標系下，刀觸點法向矢量;N1=[nx1,ny1,ns1,0]T為葉片旋轉A角后刀觸點的法向矢量。

       數控機床直線軸控制主要是對旋轉變換后刀觸點的坐標數值進行計算，其決定著刀具是否能夠按規劃軌跡進行運作，不但影響著葉片磨削加工精度，也會影響磨削的效率。

       假設旋轉后工件坐標系中刀觸點為R2=[x1,y2,z2,1]T,依據數控機床坐標與工件坐標系的關系，通過坐標轉換計算刀觸點在數控機床中的坐標，計算公式為

       R=[x，y，z，1]T為在數控機床坐標系中刀觸點的坐標;[xh，yh，zh，1]T為坐標轉換矩陣;[x0，y0，z0，1]T為原始刀觸點坐標矩陣。

       航空發動機葉片磨削加工實質上是一種柔性拋磨過程，為了保障材料具有一定的去除率，必須對葉片施加一定的法向接觸壓力m，這也是壓力軸的運行控制重點。隨著磨削加工余量的變化，相應地施加載荷也存在著較大的不同。為了滿足葉片加工精度的需求，應該根據刀觸點磨削加工余量確定磨削參數，以此為基礎，調節數控機床壓力軸的接觸壓力。

       在葉片磨削加工過程中，材料去除率為

       rk為材料去除率;Cg為磨削過程中，修正常數、阻力系數與耐用度系數的乘積;Vb為砂帶線速度;Vm為葉片進給速度;F為刀觸點p的法向壓力;x1、x2和x3為輔助計算參數。

       以式(9)計算結果為基礎，確定磨削壓力計算公式，即

       x0為輔助計算參數，取值范圍為0~1。

       上述過程完成了數控機床運行姿態的全面控制，為葉片磨削加工提供良好的控制性能。

       2.4葉片加工反變形誤差補償

       由于環境、器械等多種因素的影響，葉片磨削加工存在著些許誤差，導致葉片發生一定的彎曲變形，如葉片向上或者向下偏移、葉根偏移量較大等。上述情況均會影響葉片的加工質量，故需要對其進行反變形誤差補償，常規情況下，葉片在加工去除余量后，葉冠會發生δ變形，此時為了補償δ變形,刀位點應該向相反方向進行偏移補償，還需要滿足葉片表面光滑性，因此需要滿足下述條件，即

       a為單步加工量;工為刀位點偏移補償量;a-x為實際磨削深度。

特別地，對葉片進行進一步精加工時，為了確保實際磨削不會超過理論數值,還需要滿足下述條件，即

       d為當前時刻葉片余量。

       通過上述過程完成航空葉片數控智能磨削加工，能有效地提升葉片制作加工的精度。

       3、結語

       磨削作為航空發動機葉片的最終材料去除工藝，對于疲勞壽命具有重要影響。目前雖然在新型輕質航空材料研發以及抗疲勞磨削方法和工藝等方面已經取得了一定進展，但仍存在抗疲勞磨削方法匱乏，表面完整性控制策略不完善，難以實現工業化應用等問題。

       本文介紹了兩種磨削技術以便大家學習，引用資料來源附于文末，感興趣的朋友可自行搜索閱讀。

       引用資料：

       【1】《航空發動機葉片材料及抗疲勞磨削技術現狀》，作者：黃 云, 李少川, 肖貴堅, 陳本強, 張友棟, 賀 毅, 宋康康

       【2】《航空發動機葉片數控智能磨削加工技術研究》，作者：袁 明
