官方微信摘要 申請?zhí)?201721256081.7申請日:2017.09.28申請人:河南亞龍金剛石制品股份有限公司發明人:張鉦;陳強;王恒摘要：本實用新型公開了一種PCB線路板用PDC鉆頭，包...
申請?zhí)? 201721256081.7
申請日: 2017.09.28
申請人: 河南亞龍金剛石制品股份有限公司
發明人: 張鉦; 陳強; 王恒
摘要：
本實用新型公開了一種PCB線路板用PDC鉆頭，包括金剛石復合鉆齒和鋼制基座，金剛石復合鉆齒為環形結構，鋼制基座呈T字型結構，金剛石復合鉆齒頂部均勻分布若干個排屑槽。金剛石復合鉆齒的外徑為2?20mm，金剛石復合鉆齒壁厚為0.3?1mm。排屑槽為U型，數量為2?10個，槽深為0.5?2mm，槽寬為0.5?3mm。本實用新型的有益效果為：本實用新型采用PDC作為鉆齒材料，借助于PDC高耐磨性、低摩擦系數、高導熱率等優點，使制得的鉆頭具有性價比高、壽命長、加工效率高等優點，可解決傳統硬質合金鉆頭的耐磨性差、鉆進效率低、孔一致性差等問題。
主權利要求:

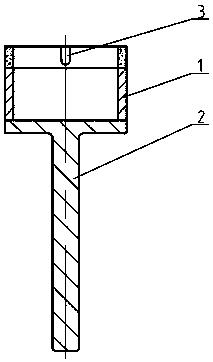

一種PCB線路板用PDC鉆頭，其特征在于：包括金剛石復合鉆齒（1）和鋼制基座（2），金剛石復合鉆齒（1）為環形結構，鋼制基座（2）呈倒T字型結構，金剛石復合鉆齒（1）頂部均勻分布若干個排屑槽（3）。
