申請?zhí)枺?/strong>CN202220925891.1

申請人：鄭州萬創智造科技有限公司

發明人：李劍  郭增印  鄭曉迪  王素衛  司朝君

摘要: 本實用新型公開了一種PCBN毛坯成型模具，涉及聚晶立方氮化硼超硬材料合成技術領域，解決現有毛坯壓制工藝通常采用的成型模具為簡單的筒式結構，存在模具型腔難以拋光加工，壓料過程脫模困難，模腔難以清理等問題，包括包括凹模以及與凹模配合使用的芯軸；凹模包括模板、固定螺栓和成型槽；模板對稱設置，在其兩側設置固定耳，固定螺栓貫穿固定耳后將模板固定連接，模板上沿豎直方向開有成型槽；本實用新型的成型模具采用模板組合式結構，相對于筒式模具，組合式的模具型腔降低了拋光加工的難度，可以獲得更好的表面光潔度，大大減少了毛坯壓制過程模具型腔粘附物料的現象，并且在使用后根據需要拆卸模板，以便及時清理型腔粘附的物料。

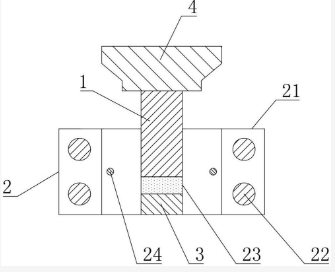

主權利要求: 1.一種PCBN毛坯成型模具，其特征在于，包括凹模（2）以及與所述凹模（2）配合使用的芯軸（1）；所述凹模（2）包括模板（21）、固定螺栓（22）和成型槽（23）；所述模板（21）對稱設置，在其兩側設置固定耳，所述固定螺栓（22）貫穿固定耳后將模板（21）固定連接，模板（21）上沿豎直方向開有所述成型槽（23），模板（21）安裝固定在一起之后，成型槽（23）之間形成用于盛放CBN微粉和結合劑的型腔。
