申請?zhí)? 201720352875.7

申請日: 2017.04.05

申請人: 廣東奔朗新材料股份有限公司

發明人: 周浩鈞; 陶洪亮; 羅雪

       摘要：

       一種基于3D打印的金剛石磨輪機構，包括計算機三維建模機、打印機臺和激光發生組件，打印機臺上設置有鋪粉組件，送粉組件和基體工作層；其中，基體工作層為三明治式結構；計算機三維建模機設計出待制品的三維實體模型，并計算出激光發生組件的工作路徑；鋪粉組件設置在打印機臺的一側、且對基體工作層進行鋪粉；送粉組件與鋪粉組件配合連接、且對鋪粉組件進行送粉操作；激光發生裝置設置在打印機臺上、且根據工作路徑將鋪粉組件的鋪粉層逐層熔覆。本實用新型通過上述結構的改良，具有簡單合理、性能優異、生產自動化、綠色化、消耗小且安全可靠等特點，實用性強。

       主權利要求:

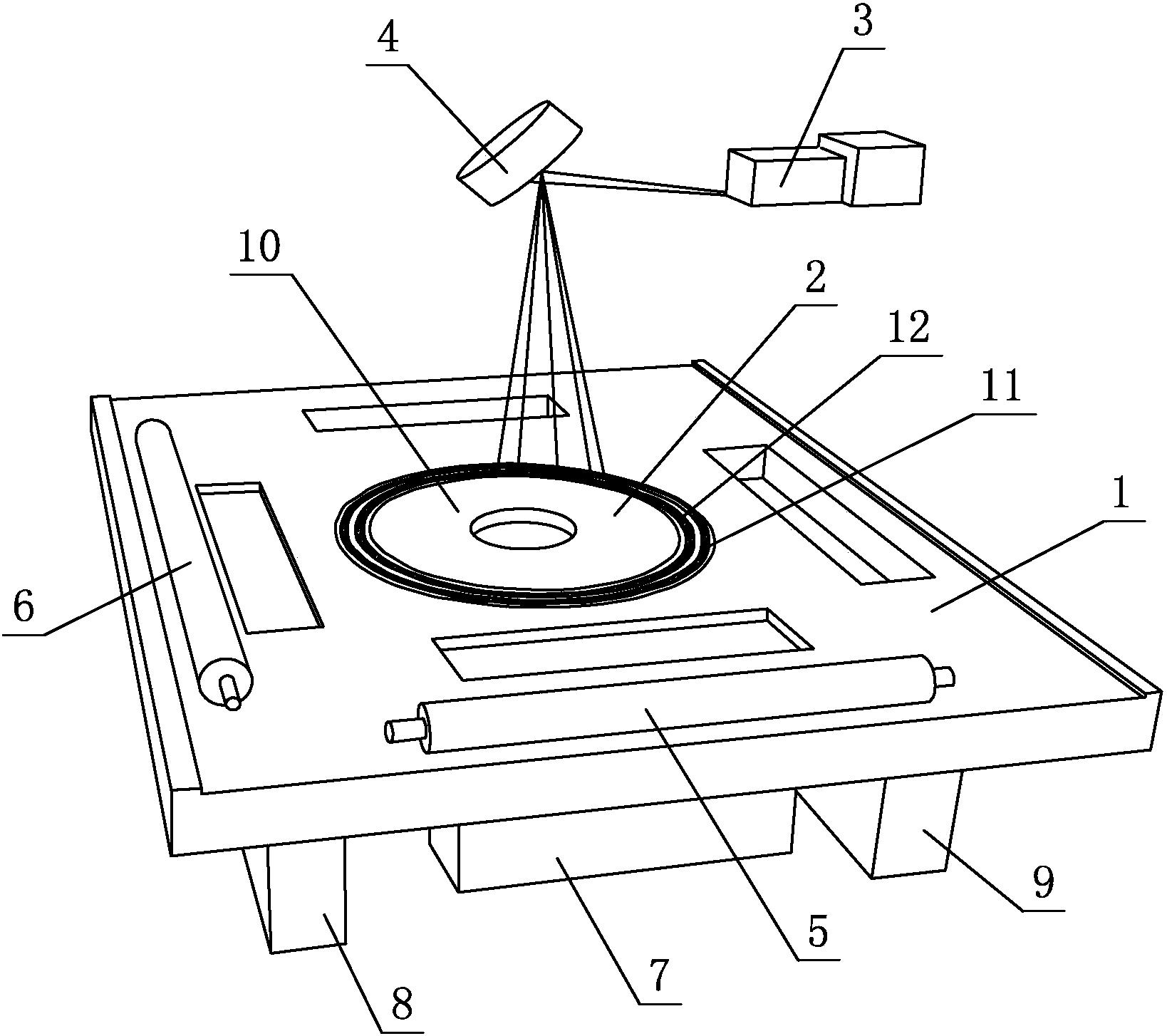

       一種基于3D打印的金剛石磨輪機構，包括計算機三維建模機、打印機臺(1)和激光發生組件，其特征在于：打印機臺(1)上設置有鋪粉組件，送粉組件和基體工作層(2)；其中，基體工作層(2)為三明治式結構；計算機三維建模機設計出待制品的三維實體模型，并計算出激光發生組件的工作路徑；鋪粉組件設置在打印機臺(1)的一側、且對基體工作層(2)進行鋪粉；送粉組件與鋪粉組件配合連接、且對鋪粉組件進行送粉操作；激光發生裝置設置在打印機臺(1)上、且根據工作路徑將鋪粉組件的鋪粉層逐層熔覆。
