申請?zhí)? 201720642933.X

申請日: 2017.06.05

申請人: 博深普銳高（上海）工具有限公司

發明人: 田廣軍

       摘要：

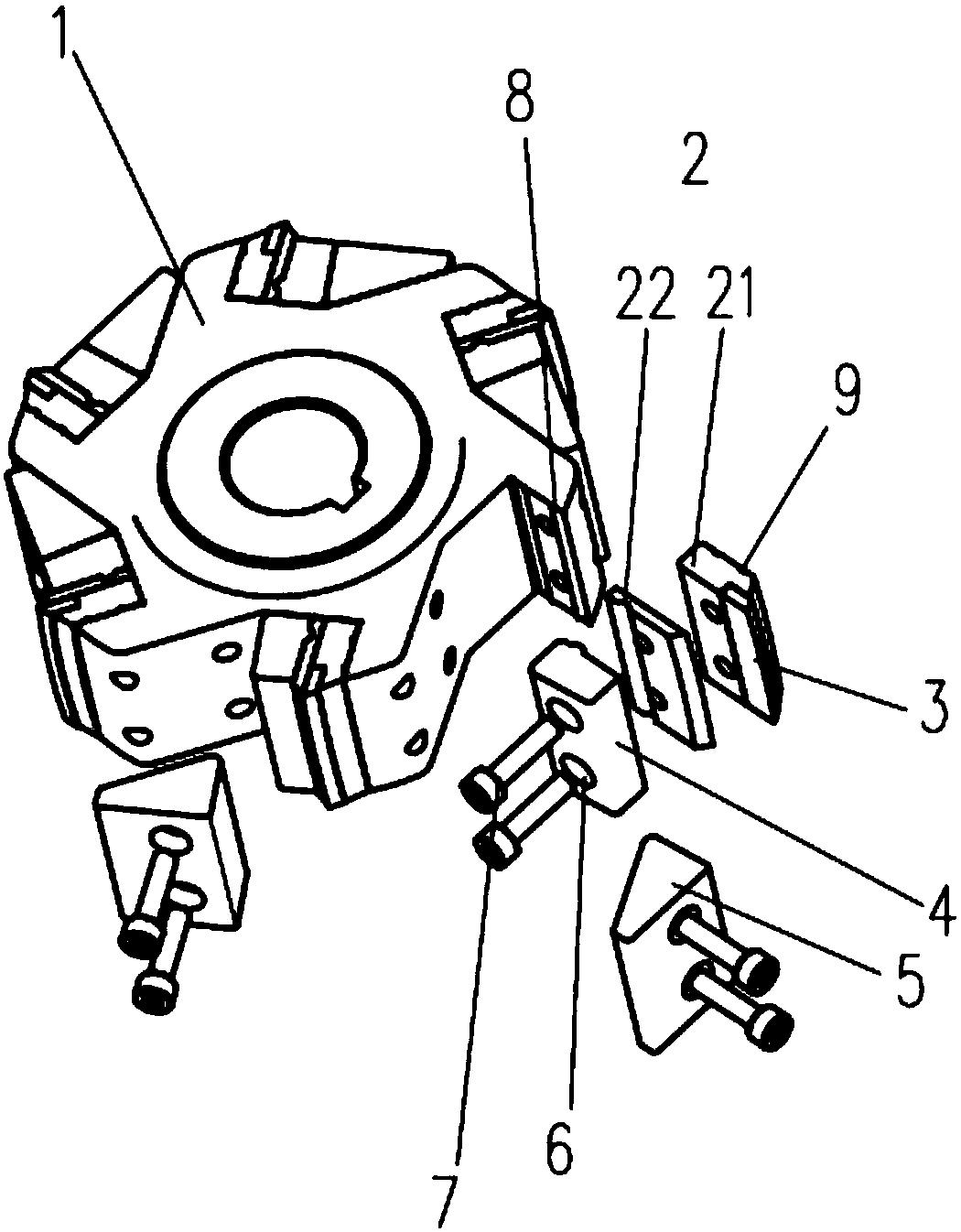

       本實用新型公開了一種換刀式仿古刨刀，其技術方案要點是包括刀體和設置在刀體上的刀頭，其特征在于：所述刀頭包括金剛石可換刀片和硬質合金刀片，所述金剛石可換刀片與硬質合金刀片相抵觸并采用可拆卸固定部件連接在一起，所述金剛石可換刀片上設有金剛石刀齒，所述金剛石可換刀片比硬質合金刀片高0.2～0.5mm，所述金剛石可換刀片前角角度為15～25度，后角角度為8～25度，軸向角角度為0～20度，所述硬質合金刀片設有20～40度的后角，本實用新型的優點在于與目前的仿古刨刀相比，這種換刀式仿古刨刀既能有效的避免焊接式仿古刨刀產生的挖切現象，也能避免自壓式金剛石仿古刨刀后續的修磨效率低下問題。

       主權利要求:

       一種換刀式仿古刨刀，包括刀體和設置在刀體上的刀頭，其特征在于：所述刀頭包括金剛石可換刀片和硬質合金刀片，所述金剛石可換刀片與硬質合金刀片相抵觸并采用可拆卸固定部件連接在一起，所述金剛石可換刀片上設有金剛石刀齒，所述金剛石可換刀片比硬質合金刀片高0.2～0.5mm，所述金剛石可換刀片前角角度為15～25度，后角角度為8～25度，軸向角角度為0～20度，所述硬質合金刀片設有20～40度的后角。
