西波爾推出系列數控激光設備

并提供激光解決方案

       1、公司簡介

       廊坊西波爾鉆石技術有限公司（以下簡稱“西波爾”），是首批科創板上市企業北京沃爾德金剛石工具股份有限公司（688028.SH，以下簡稱“沃爾德”）的全資子公司。沃爾德是主要從事超硬刀具及超硬材料制品研發、生產和銷售業務的高新技術企業。

       西波爾作為子公司，研發了一系列支撐超硬材料加工及超硬刀具生產的專業數控設備。金剛石材料的生長、研磨、拋光，刀頭切割下料、釬焊，刀具刃口研磨以及刀具斷屑槽加工等工序，使用的主要設備產品有金剛石生長設備、研磨拋光設備、真空釬焊爐、刀具刃磨設備等，還包括本次重點介紹的系列激光數控設備和激光解決方案。

       2、激光加工的優勢

       ①無接觸加工，激光加工過程中無“刀具”、“砂輪”磨損或“電極”損耗，無“切削力”作用于工件，無需冷卻油、冷卻液等，并且激光束的能量功率及其移動速度均可調節，可實現多種加工目的。

       ②適用于多種金屬、非金屬加工，特別是加工高硬度、高脆性、及高熔點的材料。

       ③激光加工過程是局部加工，對非激光照射部位影響極小，其熱影響區小，工件熱變形小，后續加工量小。

       ④可以通過透明介質對密閉容器內的工件進行加工。

       ⑤激光束易于導向、聚集實現各方向變換，極易與數控系統配合，是一種極為靈活的加工方法。

       ⑥激光加工生產效率高、質量可靠，經濟效益更好。

       3、數控激光機床

       多年的自主研發之路，讓沃爾德?lián)碛猩詈竦募夹g(shù)沉淀。沃爾德緊密圍繞超硬刀具行業，依托自主研發的“超硬材料激光微納米加工技術”和“自動化設備研制技術”等核心技術，形成了應用廣泛的超硬刀具及相關超硬材料制品研發生產能力。

       使用激光加工的產品有用于3C領域屏幕切割的金剛石刀輪，有用于金屬及非金屬精密切削的PCD、PCBN超硬刀具，還有PCD、PCBN、CVD多晶金剛石、單晶鉆石材料的的切割及雕刻加工等。由于母公司對激光加工有大量的需求，西波爾長期堅持對數控激光機床的研發，形成了多系列專用激光設備?，F(xiàn)特別推出其中六款，適用于超硬材料及超硬工具的多種加工需求。所有激光設備預留集塵接口，可加裝集塵裝置保證加工區環境清潔；配有激光防護窗，可隨時觀察加工情況；采用高穩定性大理石床身，確保機臺剛性和吸震性能。

       設備介紹

       4.1激光雕刻機

       加工范圍：

       PCD/PCBN材料斷屑槽的雕刻及CVDD鉆石刀具斷屑槽的雕刻，及薄片材料的精密切割，也可兼用于打標。

       設備特點：

       ①高精度加工出的斷屑槽刃口鋒利，輪廓清晰，槽內粗糙度Ra0.3以內，加工精度±0.01mm。

       ②自動化與批量化加工具有自動對焦功能，支持視覺識別，配合XY滑臺功能，實現自動化和批量化加工。

       ③環保與安全整個設備為密封加工，預留有集塵接口，可加裝集塵裝置保證環境清潔；配有激光防護板觀察窗口，便于隨時觀察加工情況。

       ④高穩定性大理石床身，確保機臺剛性和吸震性能。

加工案例

       4.2激光深雕機

       加工范圍：

       PCD/PCBN/合金成型孔、定位孔的加工，PDC鉆頭片深雕及立體成型加工，PCD/PCBN刀片斷屑槽的雕刻，及薄片材料的精密切割，也可兼用于打標。

       設備特點：

       ①動態聚焦配有動態軸，實現焦點Z向隨動功能，確保激光焦點始終處于加工面，適合深雕和立體成型加工。

       ②自動化與批量化加工具有自動對焦功能，支持視覺識別，配合XY滑臺功能，實現自動化和批量化加工。

       ③環保與安全整個設備為密封加工，預留有集塵接口，可加裝集塵裝置保證環境清潔；配有激光防護板觀察窗口，便于隨時觀察加工情況。

       ④高穩定性大理石床身，確保機臺剛性和吸震性能。

加工案例

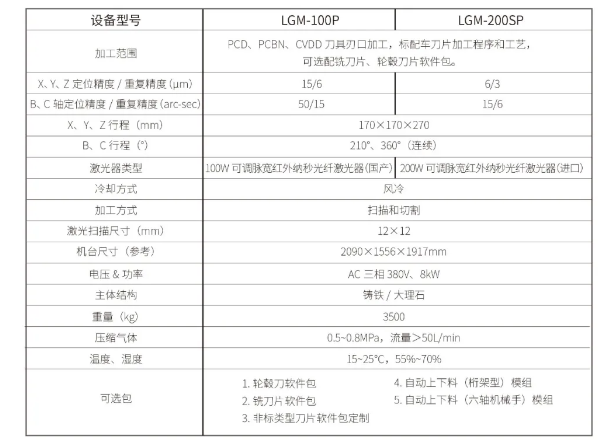

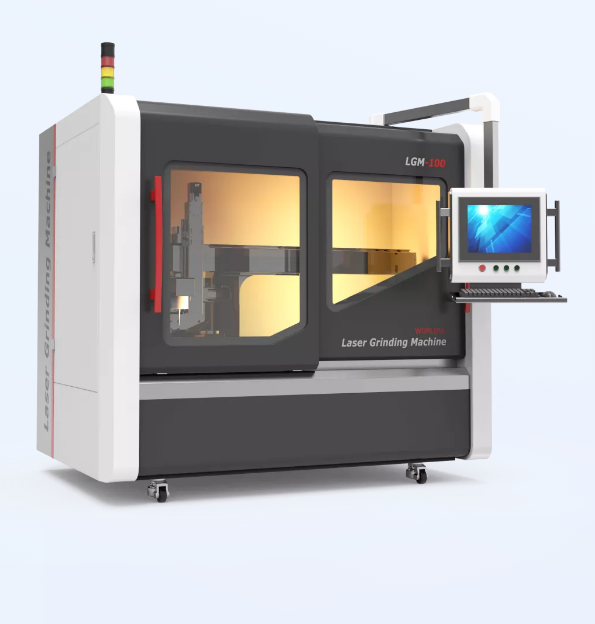

4.3數控激光磨刀機

       加工范圍：

       PCD/PCBN/CVD刀具刃口加工，包括可轉位刀片、銑刀片、輪轂刀等。

       設備特點：

       ①高品質加工精度高，刃口光滑。

       ②自動化加工自動測量，可選配自動上下料模組，實現批量加工。

       ③適用性強自主開發的加工軟件，可加工任意輪廓的刀片，設備適用性強。

       ④環保與安全整個設備為密封加工，預留有集塵接口，可加裝集塵裝置保證環境清潔；配有激光防護板觀察窗口，便于隨時觀察加工情況。

       ⑤高穩定性鑄鐵或大理石床身，確保機臺整體剛性。

       加工案例

4.4光纖激光切割機

       加工范圍：

       PCD/PCBN復合片和CVD金剛石材料的切割。

       設備特點：

       ①高效率切割厚度在1.2~2.4mm范圍內的PCD/PCBN薄復合片，加工效率可達現有常用燈泵激光切割機的2~5倍。

       ②節能全光纖激光，大幅節約電能消耗，且基本免維護。

       ③環保與安全整個設備為密封加工，預留有集塵接口，可加裝集塵裝置保證環境清潔；配有激光防護板觀察窗口，便于隨時觀察加工情況。

       ④高穩定性以鋼構焊接件和大理石為主體，確保機臺整體剛性。

加工案例

4.5激光車床

       加工范圍：

       PDC鉆頭片的PCD端面和側面粗磨及倒角；大面積PCD復合片的整平及減?。籆VD多晶金剛石片生長面（粗糙面）的無損整平及減薄。

       設備特點：

       ①高效率優質高效，與傳統研磨相比，效率提高三分之一。

       ②低成本激光加工無需消耗耗材，比傳統研磨節約大量成本。

       ③適用性強自主開發的加工軟件，可加工不同直徑大小的工件，設備適用性強。

       ④環保整個設備為密封加工，預留有集塵接口，可加裝集塵裝置保證環境清潔。

       ⑤高穩定性以鋼構焊接件和大理石為主體，確保機臺整體剛性。

加工案例

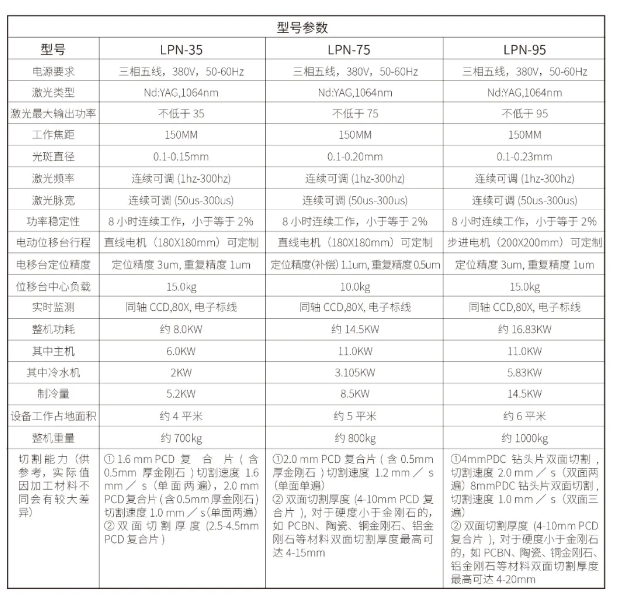

4.6LPN系列激光切割機

加工范圍：

此系列激光器可對10mm以內厚度的PCD及其復合片、高含量PCBN及復合片、CVD多晶金剛石片、硬質合金、陶瓷、薄鋼板等材料進行高品質高效率切割。

系統運行技術條件：

1、電壓：380V，50-60Hz，波動<2％，三相五線，必須有良好接地；
2、環境：無塵，無振動，溫度15℃-30℃，濕度30％-65％；3、冷卻水：去離子水,電阻率在5兆歐以上；4、壓縮空氣：無灰塵、水汽和油污，壓力不低于2大氣壓；5、除塵裝置：排風量不小于10立方米每小時。

加工案例

       5、持續研發、產品升級

       激光加工是激光應用的一個重要領域，是集機械、電子、控制、計算機、傳感器等多學科先進技術于一體的綜合應用。激光加工的諸多優勢使激光自動化加工設備成為企業降本增效的有力武器。

       西波爾將持續推動激光加工設備和加工工藝的研發，為客戶提供優質的激光加工設備和解決方案。
