碳材料在功率半導體、太陽能電池等能源器件用途也能夠發揮威力。
　　
　　金剛石和碳薄膜的利用
　　
　　功率半導體適合使用金剛石（圖A-1）。因為擊穿電場和載子遷移率遠大于SiC和GaN，所以使用金剛石的功率半導體在耐壓性、工作效率方面占優。在過去，單晶金剛石底板存在直徑還只能做到3～4mm的問題，但隨著晶體生長方法的改進，“已經實現了13mm直徑”（產業技術綜合研究所金剛石研究中心副主任鹿田真一）。
　　
　　
　　
　　圖A-1：利用金剛石實現高性能功率半導體為日本產業技術綜合研究所金剛石研究中心在13mm直徑底板上形成的金剛石二極管。該中心鹿田真一提供。(點擊放大)
　　
　　對于太陽能電池，利用碳薄膜實現高效單元已成為可能（圖A-2）。日本中部大學開發出了能夠改變碳薄膜帶隙的自主等離子CVD法。如果使用該方法多級疊加帶隙不同的單元，那么，“以低成本制造效率超越非晶Si薄膜單元的太陽能電池單元將成為現實”（中部大學工學部電子信息工學系教授梅野正義）。（記者：大下 淳一）
　　
　　
　　

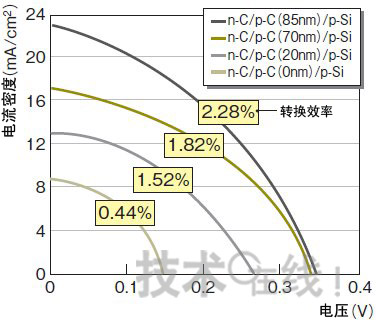

　　圖A-2：利用碳薄膜制造太陽能電池單元實現了2.28％的轉換效率。日本中部大學工學部電子信息工學系教授梅野正義的數據。
