10月26日，富耐克CBN刀具新產品發布及技術交流會在鄭州江南春溫泉酒店召開。在發布會上，河南富耐克超硬材料股份有限公司技術總工程師張?zhí)?/a>先生向與會的一百多位CBN刀具應用領域的企業代表及行業媒體對幾種新型CBN刀具做了重點推介。

河南富耐克超硬材料股份有限公司技術總工程師張?zhí)拖壬鲂滦停茫拢蔚毒弋a(chǎn)品推介

　　一.富耐克CBN超強焊接刀具

超強焊接FBS刀片與復合CBN刀片對比

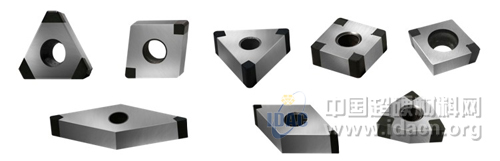

市場上常見復合CBN刀片

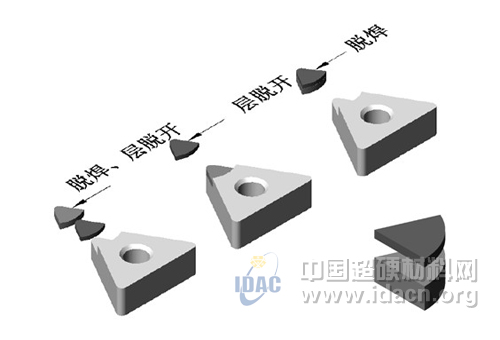

　　復合CBN刀片常見問題是：

　　1.CBN層與硬質合金基體開層；2.CBN切削刃脫焊；3.刃口易崩刃，抗切削沖擊差；4.應用范圍窄。

　　富耐克超強焊接CBN刀片的特點：

　　1. 整體CBN聚晶體與刀片基體直接焊接，形成生長型超強結構,沒有開層、開裂的機會。

　　2. 更厚的CBN聚晶體，比市場現有用銀焊的CBN復合片刀片有更高的抗沖擊能力。

　　3.采用自主研發的特殊焊接工藝、焊劑、焊接方式，具有耐1000℃以上的高溫性能。

　　4.通用的裝夾方式，可以直接裝夾在現有的刀體上。

　　5.多規格、多品種，可以適應更多場合加工的需要 。

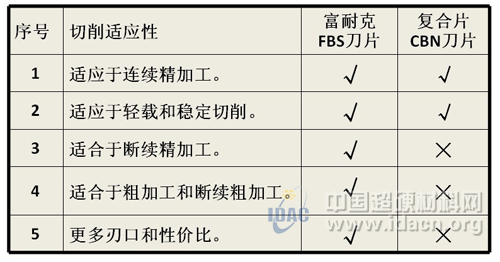

CBN刀片性能對比

2009年10月-超強焊接專利

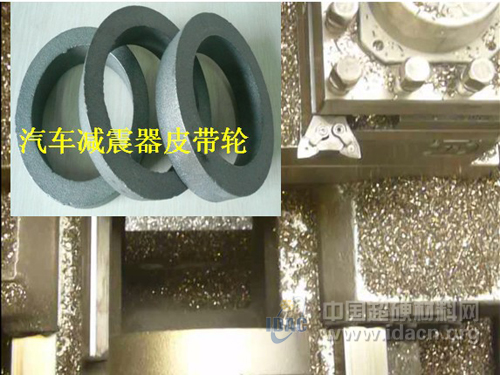

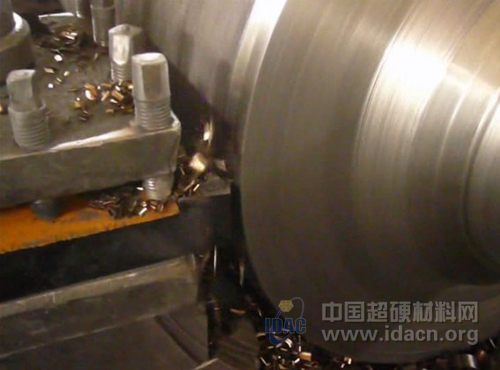

案例1.FBS超強焊接刀片粗加工

案例2.FBS超強焊接刀片精加工

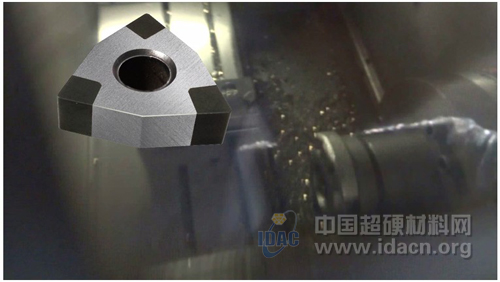

超強焊接CBN刀具斷續粗加工的應用

超強焊接CBN刀具斷續精加工的應用

　　工件：汽車傳動內形輪(球形傳動軸)工件材料：淬火鋼 HRC58~62

　　機床：雙軸立車加工工序：車內球面  粗度Ra1.2 尺寸精度＋0.03mm

　　刀具：TNGA160416 S02020 FBS7000切削參數：Vc=180m/min f=0.17mm/r Ap=0.3 干切

　　刀具壽命：200-400件/刃

　　二.富耐克新牌號FBN6000

　　產品特點：

　　⑴適合于灰鐵、球鐵、高硬度的合金鑄鐵等材料的粗加工和半精加工。

　?、七m合于硬度大于HRC45合金鋼、淬火鋼等粗加工和半精加工。

　?、沁m合于高速連續切削和中、低速斷續切削。

　　富耐克新牌號FBN6000 ：相比FBN3500，在保持FBN3500抗沖擊性能，耐磨性可提高30%以上，可滿足高硬度鑄鐵和高硬度鋼的粗和半精加工。

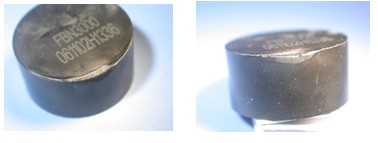

　　FBN6000：為整體聚晶CBN刀片，是FBN3500的升級產品。

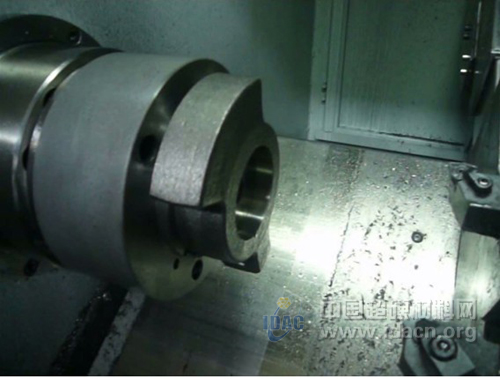

案例1.FBN6000粗車高鎳鉻鑄鐵軋輥

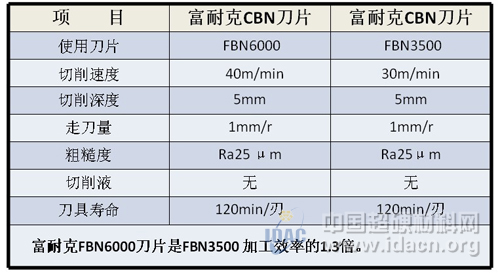

性能對比（合金鑄鐵軋輥）

案例2.FBN6000粗車高碳半鋼軋輥

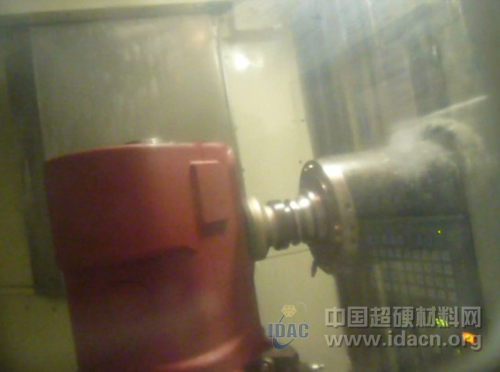

案例3.FBN6000加工變速箱的應用

　　三.富耐克新牌號FBS7000

　　產品特點：

　?、鸥吣湍バ院透吣蜎_擊性兼具；

　?、萍饶芗庸よT鐵，又能加工淬火鋼；

　?、羌饶芨墒角邢饔帜軡袷角邢?；

　?、饶軌蜻M行連續、斷續的車削、銑削。

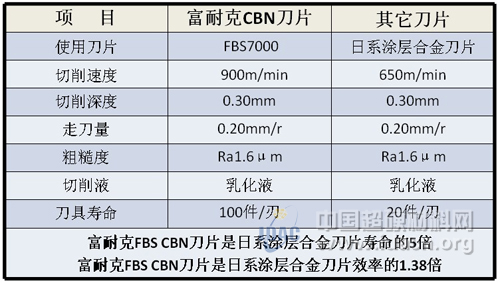

性能對比（制動盤）

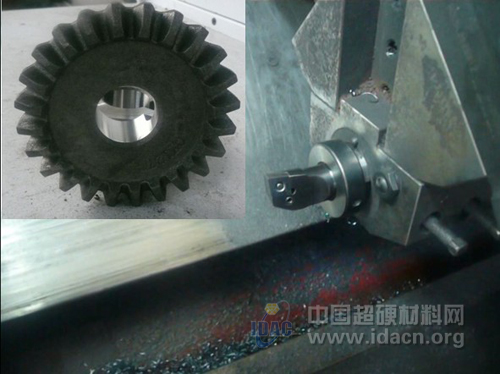

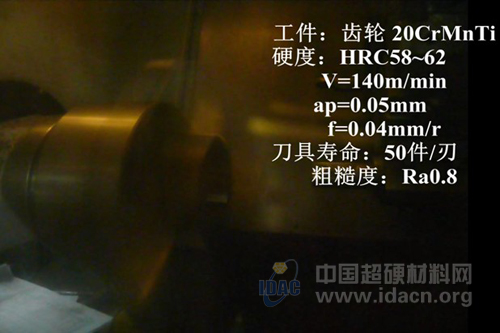

富耐克FBS 7000斷續加工齒輪-淬火鋼精加工

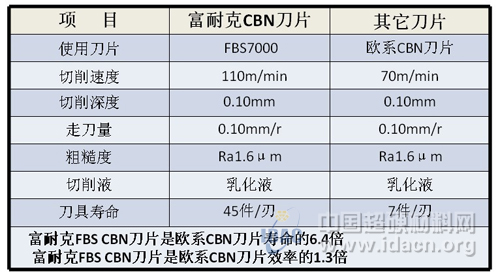

性能對比（滲碳鋼齒輪）

FBN7000斷續濕式切削

FBS7000斷續干式切削

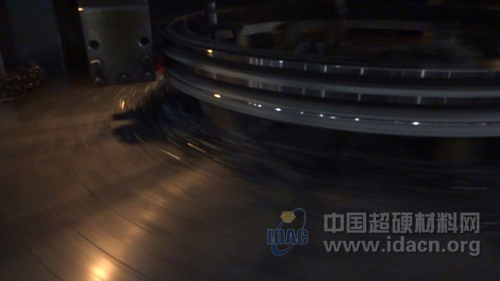

FBn7000加工風電軸承

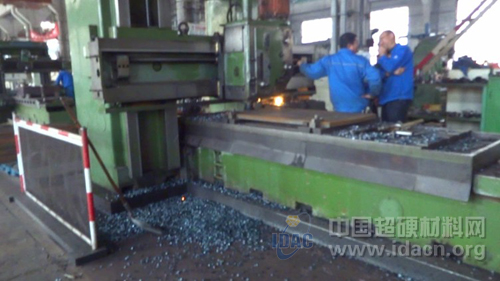

FBN7000加工耐磨板

　　三.CBN刀具的失效分析

　　在機械加工的生產實踐中，發生刀具失效的主要表現為：刀片的磨損、崩刃、斷裂。

　　⑴磨損；

　　●后刀面磨損：一般發生在脆性材料。CBN系列刀具磨損的主要特征是磨損緩慢，但如果使用不當也可能發生急劇磨損，急劇磨損多在切削溫度過高時發生，切削速度高，切削溫度就高。

　　解決急劇磨損的主要方法是調整切削速度。

　　從切削加工的實踐證明，切削區域溫度超過1200°以上時，PCBN刀片也會發生 “可逆轉化”。

　　●前后刀面同時磨損：前后刀面同時磨損（如“嚴重的月牙洼”的發生），說明切削區已超過1200℃，相變磨損出現，即便是高惰性CBN刀具也不例外，都可能發生不同程度的擴散，解決方法主要是調整切削速度和進給量。

　　⑵崩刃

　　刀刃不能承受現有的切削力、切削振動、切削沖擊等加工條件，一般可以聽出不正常的切削聲音和振動，解決崩刃的問題主要是改善刀刃承受的切削力和切削振動，解決措施如下：

　　A刀具角度的改進

　　B刃口形式的改進

　　C切削參數的改進

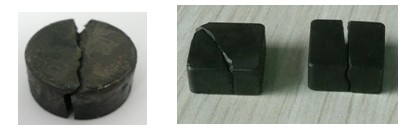

　?、菙嗔?/p>

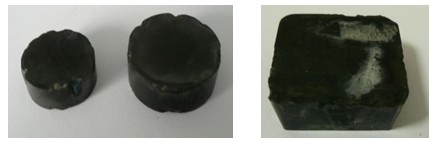

　　刀片發生斷裂的主要原因有；

　　●刀具自身的原因；刀片底不平，刀墊不平，刃口嚴重磨損等。

　　●切削過程的原因：因為高速鋼軋輥工作層含有大量的高硬度碳化物，切削過程對刀刃有劃傷作用，就出現了刃口的溝槽磨損。在切屑長時間的不斷沖擊，最終刀片難以承受，導致斷裂。

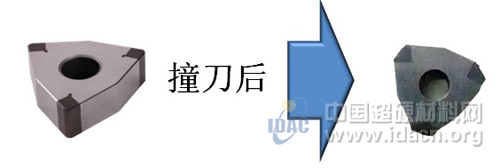

　　●使用問題：刀具在切削過程中撞刀、撞車、刀刃出現豁口、嚴重磨損不換刀刃、進給量選得過大等。

　　啟示

　　往往有一種習慣性做法，切削加工已出現問題，就認為是刀具出了問題，大量的工作和解決措施都圍繞著刀具進行。其實切削加工是個系統問題，刀具是這個系統中的一個部分，在切削加工中，機床、工件毛坯、夾具、裝夾方式、切削液等組成了一個系統。

　　刀具在這個部分是一個子系統，包括刀具結構、壓緊方式、刀桿制造精度、刀墊材料、刀具角度、刀片大小、厚度和切削參數的匹配等。

　　所有的因素綜合在一起，影響著產品的精度、效率等。整個系統的任何因素發生變化都會對系統的輸出－及加工效率和加工結果發生影響。

　　所以最大限度發揮刀具在加工中的作用，就必須用系統的觀念和系統的方法解決加工中刀具出現的問題，采取相應的措施。

　　河南富耐克超硬材料股份有限公司張?zhí)涂偣こ處熆偨Y(jié)說：關注刀具選擇的每一個環節、關注刀具應用的每一個環節，關注切削過程的每一個環節，從中找出適合刀具應用的方式，就會得到事半功成的結果。
