1.引言

       金剛線切割技術也被稱為固結磨料切割技術。它是利用電鍍或樹脂粘結的方法將金剛石磨料固結在鋼線表面，將金剛線直接作用于硅棒或硅錠表面產生磨削，達到切割的效果。金剛線切割具有切割速度快，切割精度高，材料損耗低等特點。

       目前單晶市場上對金剛線切割硅片已經完全接受，但在推進過程中也遇到過，其中制絨發白是最常見的問題。針對此，本文重點分析了如何預防金剛線切割單晶硅片制絨發白的問題。

       金剛線切割單晶硅片清洗工序是將線鋸機床切割完畢的硅片從樹脂板上脫離下來，將膠條去除后，將硅片清洗干凈。清洗設備主要是預清洗機（脫膠機）和清洗機。預清洗機的主要清洗流程為：上料-噴淋-噴淋-超聲清洗-脫膠-清水漂洗-下料。清洗機的主要清洗流程為：上料-純水漂洗-純水漂洗-堿洗-堿洗-純水漂洗-純水漂洗-預脫水（慢提拉）-烘干-下料。

       2.單晶制絨的原理

       單晶硅片制絨是利用堿液對單晶硅片進行各向異性腐蝕的特點來制備絨面。反應原理如下化學反應方程式

       Si+2NaOH+H2O=Na2SiO3+2H2↑

       從本質上講，絨面形成過程是：NaOH溶液對不同晶面的腐蝕速率不同，（100）面的腐蝕速度比（111）面大十倍以上，所以（100）晶向的單晶硅片經各向異性腐蝕后，最終在表面形成許許多多表面為（111）的四面方錐體，即“金字塔”結構（如圖1）。此結構形成后，當光入射到一定角度的金字塔斜面，光會反射到另一角度的斜面，形成二次或更多次吸收，從而減少硅片表面的反射率，即陷光效應（如圖2）?！敖鹱炙苯Y(jié)構的大小與均勻性越好，陷光效應越明顯，硅片表面發射率越低。

       3.單晶制絨發白的原因分析

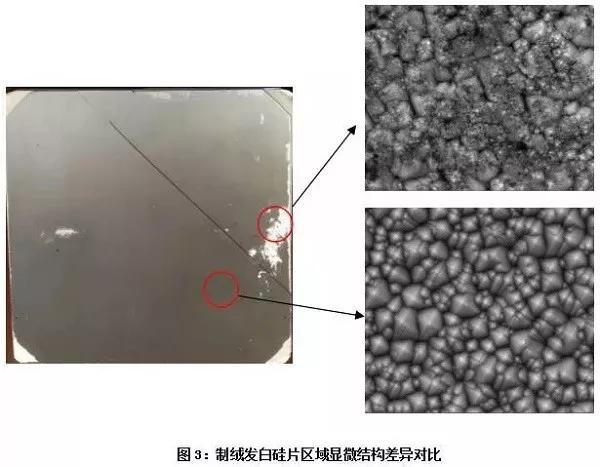

       對制絨發白的硅片進行了掃描電鏡的檢測，發現制絨發白的區域其制絨后的金字塔微結構基本沒有形成，表面似乎有一層“蠟狀”的殘留物，而同一張硅片未出現發白區域的絨面的金字塔結構形成較好（如圖3）。如果單晶硅片表面局部區域有殘留物，會造硅片表面有殘留區域“金字塔”結構大小和均勻性生成與效果較正常區域有不足，從而造成有殘留區域制絨表面反射率較正常區域高，反射率高的區域?qū)Ρ日^(qū)域在視覺上體現為發白。從發白的區域分布形狀可以看出，其并不是有規律或者規則的形狀大面積出現的，而只是局部區域出現的，應該是硅片表面局部的污染物沒有被清洗干凈，或者硅片表面局面被二次污染導致的。

       金剛線切割硅片表面更光潔、損傷更小（如圖4），相對與砂漿硅片來說，相對于來說堿液跟金剛線切割硅片表面的反應速度較砂漿切割單晶硅片要慢，所以表面殘留物對制絨效果的影響更加明顯。

       4.金剛線切割硅片表面主要殘留來源

       （1）冷卻液：金剛線切割冷卻液的主要成分是表面活性劑、分散劑、消泡劑和水等成分。性能優良的切割液具有良好的懸浮性、分散性和易清洗性。表面活性劑通常都能夠有較好的親水性，在硅片清洗過程中比較容易清洗掉。這些助劑在水中不斷攪拌和循環會產生大量的泡沫，導致冷卻液流量下降，冷卻性能受到影響，泡沫嚴重甚至?xí)霈F(xiàn)泡沫溢出等問題，嚴重影響使用。故通常冷卻液都會配合消泡劑使用。傳統的有機硅、聚醚類的消泡劑為保證消泡性能，消泡劑通常親水性差，在水中溶劑破乳析出，容易在在后續清洗中非常容易吸附并殘留在硅片表面，從而產生制絨白斑問題。

       且不能與冷卻液的主體成分很好的配伍，故必須制成雙組份，使用稀釋時主體成分和消泡劑分別加入水中稀釋，使用過程中要根據泡沫情況需要進行補加，無法定量控制消泡劑的使用和補加量，很容易使得消泡劑過量使用，導致硅片表面殘留物增加，操作起來也較不方便，但由于其主體成分原料和消泡劑原料價格比較低廉，故國內大多數冷卻液均采用此種配方體系；另一種冷卻液采用新型的消泡劑，可以與主體成分很好的配伍，不需要補加，能夠有效的定量控制其用量，可有效防止過量使用，操做起來也非常方便，配合適當?shù)那逑垂に?，其殘留物可以控制到很低水平，日本和國?nèi)少數廠家采用此種配方體系，但由于其原料成本較高，其價格優勢并不明顯。

       （2）膠水及樹脂版：金剛線切割過程的后期，靠近進線端硅片已經提前切透，出線端硅片還未切透，提前切透的金剛線已經開始切割到膠層和樹脂版，由于硅棒膠水和樹脂板都是環氧樹脂類的產品，其軟化點基本在55-95℃之間，如果膠層或者樹脂板的軟化點偏低很容易在切割過程中發熱導致其變軟熔化，附著在鋼線和硅片表面，造成金剛線的切割能力下降，或者硅片收到樹脂沾污，一旦附著后就很難清洗掉，此類污染多發生在硅片的出刀面邊緣附近。

       （3）硅粉：在金剛線切割過程中會產生大量硅粉，隨著切割的進行，砂漿冷卻液中的微粉含量會越來越高，當微粉量足夠大時，便會粘附在硅片表面，而且金剛線切割產生的硅粉的粒型和粒徑導致其更容易吸附在硅片表面，使其難以清洗干凈。因此，在進行硅塊切割時要保證冷卻液的更新量和質量，降低冷卻液中的微粉含量。

       （4）清洗劑：目前使用金剛線切割的廠家大多同時在使用砂漿切割，大多還是沿用砂漿切割的預沖洗、清洗的工藝和清洗劑等，單金剛線切割技術從切割機理、配套的線、冷卻液等都與砂漿切割存在較大的差異，故其相應的清洗工藝，清洗劑用量、配方等都應針對金剛線切割做成相應的調整。清洗劑就是一個重要的方面，原有的清洗劑配方中的表面活性劑、堿度等不一定適合清洗金剛線切割的硅片，應針對金剛線硅片的表面情況、冷卻液中的成分及表面殘留物的情況開發有針對性的清洗劑，并采取與之配合的清洗工藝。如前所述的消泡劑成分，就是砂漿切割中不需要的成分。

       （5）水：金剛線切割、預沖洗及清洗溢流的水中如果含有雜質，可能會吸附到硅片表面。

       5.減少金剛線切割單晶硅片制絨發白問題出現的建議

       （1）使用分散性好的冷卻液，要求冷卻液使用低殘留的消泡劑，減少冷卻液成分在硅片表面的殘留；

       (2)使用適合的膠水和樹脂板，減少對硅片的污染；

       （3）冷卻液使用純水稀釋，確保使用的水中沒有易殘留的雜質；

       （4）針對金剛線切割的硅片表面情況，使用活性及清洗效果更適合的清洗劑；

       （5）使用金剛線冷卻液在線回收系統，降低切割過程中硅粉的含量，從而有效控制硅粉在硅片表面殘留，同時也可以增加對預沖洗中水溫、流量、時間的改善，確保硅粉及時沖洗干凈

       （6）硅片一經放到清洗臺上，必須馬上進行處理，在整個清洗過程中讓硅片保持濕潤。

       （7）硅片在脫膠過程中保持表面濕潤，不能自然干燥。

       （8）硅片在清洗過程中盡可能減少裸露在空氣中的時間，以防止硅片表面產生花片。

       （9）清洗工作人員在整個清洗過程中不得直接接觸硅片表面，必須佩帶橡膠手套，以免產生指紋印。

       （10）電池片端使用雙氧水H2O2+堿NaOH按照體積比為1：26（3%NaOH溶液）清洗工藝，可有效減少制絨白斑問題的發生。其原理類似于半導體硅晶圓片的SC1清洗液（俗稱一號液）。其主要作用機理：硅片表面由于H2O2氧化作用生成氧化膜，該氧化膜又被NaOH腐蝕，腐蝕后立即又發生氧化，氧化和腐蝕反復進行，因此附著在硅片表面的顆粒（如硅粉、樹脂、金屬等）也隨腐蝕層而落入清洗液內；由于H2O2的氧化作用，晶片表面的有機物被分解成CO2、H2O而被去除。此清洗工藝目前已經有硅片廠家采用此工藝處理清洗的金剛線切割單晶硅片，硅片在國內和臺灣等電池廠家批量使用未有制絨發白問題的投訴。也有電池廠家也有采用類似的制絨預清洗工藝，也有效的控制了制絨發白出現的?？梢娫诠杵逑喘h(huán)節增加此清洗工藝來去除硅片殘留從而有效解決電池片端制絨發白問題。

       6.總結

       目前，金剛線切割已經成為單晶切割領域的主要加工技術，但在推進過程中制絨發白的問題一直困擾著硅片和電池廠家，導致電池廠家對金剛線切割的硅片出現了一些抵觸。通過對發白區域的比對分析，得出制絨發白主要是硅片表面有殘留物造成的制絨不良。為了更好的防止硅片在電池片端的制絨發白問題，本文分析可能造成硅片表面污染的可能的來源，以及生產中的改善建議及措施?？梢愿鶕?jù)白斑發生的數量、區域、形狀等有針對性的進行成因分析和改善。特別建議采用雙氧水+堿的清洗清洗工藝，成功的經驗已經證明可以有效的預防金剛線切割硅片制絨發白的問題，供廣大業內人士和廠家參考。
