申請?zhí)? 201720774733.X

申請日: 2017.06.29

申請人: 福建省泉州市華鉆金剛石工具有限公司

發明人: 傅師銘; 駱燦彬

       摘要：

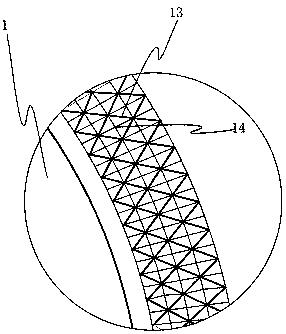

       本實用新型涉及一種金剛石鋸片，提供一種結構簡單，能夠有效提升切削鋒利度，提高切縫平直度，降低切削噪音，優化排屑能力，增強基體強度的用于瓷磚切割的魚紋形金剛石圓鋸片，包括基體，所述基體的圓心處設有安裝內孔，所述基體的兩側面上分別設有切削側面，所述切削側面由相互交錯的魚紋棱構成，所述魚紋棱的交錯間隙構成棱形網格結構；所述基體的兩側面的切削側面相對錯位設置，使得基體的圓周邊構成齒型切削沿邊。

       主權利要求:

       一種用于瓷磚切割的魚紋形金剛石圓鋸片，包括基體，所述基體的圓心處設有安裝內孔，其特征在于：所述基體的兩側面上分別設有切削側面，所述切削側面由相互交錯的魚紋棱構成，所述魚紋棱的交錯間隙構成棱形網格結構；所述基體的兩側面的切削側面相對錯位設置，使得基體的圓周邊構成齒型切削沿邊。
