申請?zhí)? 201720758273.1

申請日: 2017.06.27

申請人: 河南博銳新材料有限公司

發明人: 李彬; 李文強; 陳佳

       摘要：

       一種含有液位控制的金剛石微粉分選設備，包括機架，機架上固定自動分選裝置，自動分選裝置包括水洗裝置、沉降裝置；水洗裝置包括位于裝置下方的水洗桶、與水洗桶配合的桶蓋，桶蓋上固定穿設有攪拌機、進水管、探針Ⅰ、探針Ⅱ、探針Ⅲ，攪拌機位于桶蓋中心處，在桶蓋上方設有平臺，平臺上固定穿設抽水管，抽水管的管口為彎曲狀的J型結構，其進口向上，抽水管通過導管與儲液倉連接，儲液倉連接有真空泵，儲液倉底部設有排料管，排料管連通成品設備。相對于現有技術，本實用新型實現了自動攪拌、自動抽料、自動水循環，生產過程中減少了物料的浪費，節省了人工成本，提高了生產效率。

       主權利要求:

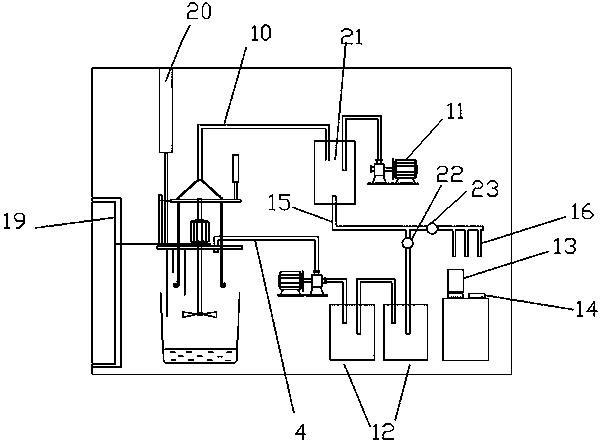

       一種金剛石微粉分選設備，包括機架，機架上固定自動分選裝置，其特征在于：自動分選裝置包括水洗裝置、沉降裝置；水洗裝置包括位于裝置下方的水洗桶（1）、與水洗桶（1）配合的桶蓋（2），桶蓋（2）上固定穿設有攪拌機（3）、進水管（4），攪拌機（3）位于桶蓋（2）中心處，在桶蓋（2）上方設有平臺（5），平臺（5）上固定穿設抽水管（6），抽水管（6）同時穿過桶蓋（2）與平臺（5），桶蓋（2）與運動導軌Ⅱ（19）連接，桶蓋（2）上固定氣缸Ⅱ（20）的一端，氣缸Ⅱ（20）的另一端固定在機架頂部，桶蓋（2）上固定運動導軌Ⅰ（17），平臺（5）套設在運動導軌Ⅰ（17）外，平臺（5）上固定氣缸Ⅰ（18）的下端，氣缸Ⅰ（18）的上端固定在機架上，抽水管（6）通過導管（10）與儲液倉（21）連接，儲液倉（21）連接有真空泵（11），儲液倉（21）底部設有排料管（15），排料管（15）連通成品設備；成品設備包括沉降裝置或/和計量罐（13）。
